Nanalo ang isang manufacturer ng gearbox ng 6 MW offshore platform order, pagkatapos ay nalaman na walang aprubadong supplier ang makakapag-roll ng 1.5 m ring gear sa 18CrNiMo7-6 sa loob ng 14 na linggong window. Ang pagkakasunud-sunod ng turbine ay hindi kailanman ang panganib. Ang pagpapanday ay. Sa wind turbine forging market, ang nagpapasya na variable ay bihirang headline demand para sa malinis na enerhiya. Ito ay kung ang malalaking, heat treated, ultrasonically tested na mga bahagi ay maaaring gawin ayon sa iskedyul at sa detalye.

Itinatakda ng gabay na ito kung ano ang binibili ng merkado, kung saan humihigpit ang kapasidad, at kung aling mga teknikal na pagsusuri ang naghihiwalay sa isang katanggap-tanggap na palsipikasyon mula sa isang mamahaling pagtanggi.

Ang Talagang Binibili ng Market

Ang huwad na nilalaman ng isang modernong turbine ay nasa apat na grupo:

• Mga panloob na gearbox: mga tagadala ng planeta, mga gear ng planeta, mga gear ng araw, mga gear ng singsing at mga intermediate shaft.
• Pangunahing drivetrain: mga huwad na pangunahing shaft, coupling flanges at bearing housing.
• Sistema ng tore at yaw: mga forged tower flanges, yaw at pitch bearing ring, at slewing ring.
• Nacelle hardware: mga bahagi ng hub, brake disc at high load fasteners.

Ang mga bahaging ito ay pineke sa halip na i-cast para sa pare-parehong mga kadahilanan: ang daloy ng butil ay sumusunod sa landas ng pagkarga, ang pag-uugali ng pagkapagod sa ilalim ng cyclic torque ay mas predictable, at ang mga panloob na depekto ay maaaring sukatin sa pamamagitan ng ultrasonic testing. Ang huling punto ay komersyal, hindi akademiko. Ang isang paghahagis na hindi katanggap-tanggap na indikasyon ng porosity ay madalas na na-scrap nang huli sa pag-machining, pagkatapos na naidagdag na ang karamihan sa halaga.

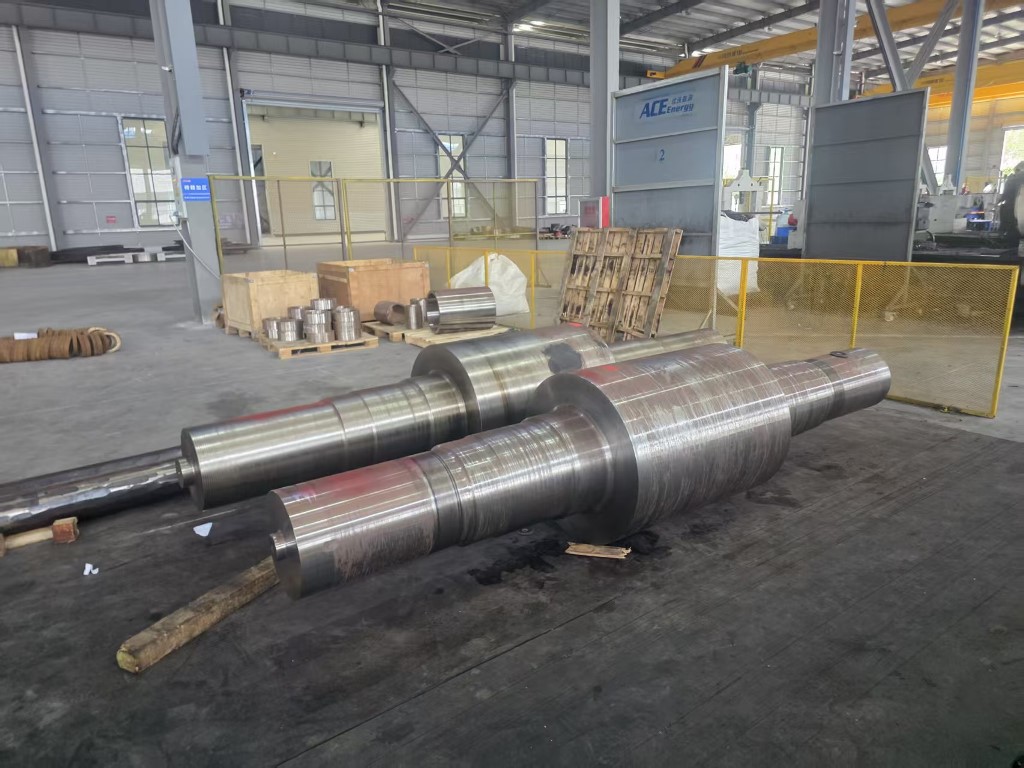

3MW–10MW Wind Turbine Planet Carrier Forgings Mga huwad na planeta carrier para sa 3–10 MW wind gearbox, na may 18CrNiMo7-6/42CrMo4 na mga opsyon at UT, PT, MPI na pagsubok para sa mabibigat na mga landas ng pagkarga. Tingnan ang Produkto →

Bakit Patuloy na Lumalaki ang Mga Forging

Na-rate ang mga kaliskis ng kapangyarihan nang matarik na may diameter ng rotor, at mga kaliskis ng torque na may swept area at gear ratio. Ang praktikal na resulta ay ang isang 3 MW na gearbox at isang 10 MW na gearbox ay hindi naiiba sa pamamagitan ng isang kadahilanan na tatlo sa laki ng bahagi. Nag-iiba ang mga ito sa pamamagitan ng mas malaking kadahilanan sa diameter ng singsing, kapal ng pader at timbang ng isang piraso. Ang mga carrier ng planeta na dating mas mababa sa isang tonelada ngayon ay regular na lumampas sa dalawa hanggang tatlong tonelada sa mga offshore platform.

Ang mas malalaking forging ay pumipindot laban sa tatlong limitasyon sa parehong oras:

• Laki ng ingot at billet, na nagtatakip sa cross section na maaaring ma-upset o ma-drawing.
• Magagamit na forging energy, na ipinahayag bilang hammer tonnage o kapasidad ng pagpindot.
• Mga sukat ng hurno at pawiin ang pagkakapareho, na nagpapasya kung ang isang mabigat na seksyon ay nakakamit ng pare-parehong mga katangian sa pamamagitan ng dingding.

Kapag nalampasan ang alinman sa mga limitasyong ito, tatanggihan ng isang supplier ang pagtatanong o sumipi ng mas mahabang lead time na may mas mataas na peligro ng muling paggawa. Ang parehong mga tugon ay kapaki-pakinabang na impormasyon para sa mamimili.

Mga Detalye na Nagpapasya sa Pagtanggap

Ang mga wind gearbox forging ay karaniwang tinutukoy sa mga haluang metal gaya ng 42CrMo4, 34CrNiMo6, 18CrNiMo7-6 o 20MnCr5. Ang grado ay mahalaga, ngunit kung ano ang mangyayari pagkatapos ng pamemeke ay mas mahalaga.

Mga mekanikal na katangian at paggamot sa init

Ang pawi at init ng ulo, case carburising, at nitriding na mga ruta ay gumagawa ng ibang-iba ang hardness profile at core toughness. Ang isang ring gear case na pinatigas para sa surface fatigue resistance ay hindi maaaring palitan para sa isang induction hardened equivalent nang hindi muling kinakalkula ang contact stress at distortion allowance.

Hindi mapanirang pagsubok

Ang ultrasonic na pagsubok sa napagkasunduang antas ng kalubhaan ay pamantayan para sa gearbox at pangunahing shaft forging, na may magnetic particle o dye penetrant inspection sa mga machined surface. Ang mga pamantayan sa pagtanggap ay nabibilang sa pagguhit. Ang isang supplier na hindi makagawa ng isang paulit-ulit na ulat ng ultrasonic ay hindi maaaring mangyari para sa mga bahaging ito.

Dimensional sa machining allowance

Timbang ng isang piraso, tolerance sa pagguhit at ang materyal na natitira para sa finish machining lahat ng gastos sa pagmamaneho. Ang 6 mm na allowance sa isang 1.5 m na singsing ay ibang-iba sa komersyo mula sa isang 12 mm na allowance, kahit na pareho ang teknikal na katanggap-tanggap.

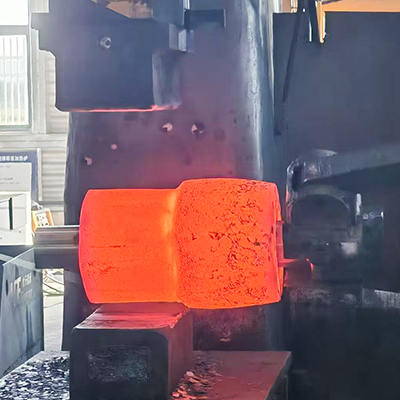

5MW–10MW Wind Turbine Planet Gear Forgings Custom na 1st–3rd stage planeta gear forgings para sa 5–10 MW wind gearboxes, gamit ang 18CrNiMo7-6 o 42CrMo4 na may 100% UT/PT/MPI inspection. Tingnan ang Produkto →

Karaniwang Wind Drivetrain Forgings sa isang Sulyap

Ang Ring Rolling Capacity ay Kadalas ang Tunay na Pinipigilan

Ang mga ring gear, tower flanges at bearing ring ay ginawa sa pamamagitan ng radial axial ring rolling kaysa sa open die forging, dahil lumilikha ang rolling ng circumferential grain flow na lumalaban sa hoop stress na mas mahusay kaysa sa isang bahagi na ginawa mula sa plate o pinutol mula sa isang bloke.

Ang kapasidad ng pag-ikot ng singsing ay tinutukoy ng mga nasusukat na limitasyon:

• Pinakamataas na diameter sa labas, karaniwang 1 m hanggang 1.5 m para sa katamtamang laki ng mga mill, na may mas maliit na pool ng supplier na higit pa doon.
• Pinakamataas na taas ng singsing at kapal ng pader, na tumutukoy kung ang blangko ng gearbox ring gear ay maaaring i-roll sa isang sequence.
• Minimum na bore diameter at wall thickness ratio, sa ibaba kung saan ang singsing ay nawawalan ng stability habang gumugulong.

Ang isang mamimili na naghahambing ng mga panipi ay dapat na hinihiling ang tatlong numerong ito nang nakasulat. Ang isang quotation na nag-aalis sa mga ito ay kadalasang isang quotation na isa-subcontract, na nagdaragdag ng isang tier sa supply chain at isa pang punto kung saan maaaring masira ang traceability.

5MW–10MW Wind Turbine Ring Gear Forgings Ring gear forgings para sa 5–10 MW wind planetary system, ring-rolled at carburized-quenched na may precision-ground teeth para sa mga high-power load. Tingnan ang Produkto →

Ano ang Dapat I-verify Bago Maglagay ng Order

1. Pagpapanday ng kagamitan na tumugma sa bahagi ng timbang at sobre, na may nakasaad na martilyo o press tonnage.
2. Mga heat treatment furnace na may mga nakadokumentong tsart ng pagkarga at kakayahan sa pawi para sa kapal ng seksyon na kasangkot.
3. In-house ultrasonic at surface inspection na may mga operator at reference block.
4. Traceability mula sa numero ng init hanggang sa natapos na bahagi, kabilang ang anumang subcontracted na operasyon.
5. Kakayahang machining, kung kailangan ang mga natapos na bahagi sa halip na mga magaspang na forging.
6. Unang artikulong dokumentasyon mula sa isang maihahambing na proyekto, hindi isang pangkalahatang brochure.
7. Lead time na kinabibilangan ng heat treatment at testing, hindi lang forging hours.
8. Ang mga napagkasunduang terminong pangkomersyo sa muling paggawa at hindi pagsunod, na naayos bago matunaw ang unang init.

Kung Saan Nakatuon ang Gastos at Panganib

Ang heat treatment ay ang pinakakaraniwang pinagmumulan ng scrap sa malalaking forging ng gearbox. Ang pawi ng crack, hindi sapat na lalim ng case, labis na pagbaluktot at pagkakaiba-iba ng katigasan sa paligid ng isang malaking singsing ay lumilitaw lahat pagkatapos ng karamihan sa materyal at gastos sa machining ay nagawa. Ang pagbaluktot ay lalong mahal sa mga ring gear, dahil ang bahagi ay dapat muling makina pagkatapos ng heat treatment, at ang allowance ay kailangang planuhin nang maaga sa halip na itama pagkatapos. Nagsusuri metal heat treatment fundamentals sa isang supplier ay isang mabilis na paraan upang masubukan kung ang proseso ay naiintindihan o inaangkin lamang.

Ang pagsubok ay ang pangalawang punto ng konsentrasyon. Ang ultrasonic na inspeksyon ng isang dalawang toneladang planeta carrier ay tumatagal ng oras, nangyayari ng isang bilang ng operator, at gumagawa ng isang talaan na maaaring i-audit ng isang customer engineering team pagkalipas ng ilang taon. Ang mga supplier na nakikita ang inspeksyon bilang isang pormalidad ay may posibilidad na lumitaw bilang mga problema sa paghahatid sa halip na mga problema sa kalidad, na nagpapahirap sa kanila na matukoy sa panahon ng panipi.

Paano Sinusuportahan ng Grupo ng ACE ang Wind Gearbox Programs

Grupo ng ACE nagpapatakbo ng pinagsama-samang heavy manufacturing chain na sumasaklaw sa forging, heat treatment, precision machining, welded structures at heavy duty painting, na may hanay ng produkto na kasama na ang power generation forgings para sa wind, hydro at nuclear applications. Ang pangunahing production base, ang Jiangsu ACE Energy Technology, ay nagsimula sa produksyon noong Nobyembre 2025 sa isang 55 acre site na may higit sa 50,018 square meters ng built area.

Kasama sa mga kagamitang gagamitin sa gawaing wind gearbox ang 3 tonelada, 5 tonelada at 15ng electro hydraulic hammers, 1 m at 1.5 m vertical ring rolling machine, gas fired heating furnace, heat treatment resistance furnace, quench tank, induction hardening equipment at machining center. Para sa mga wind application ang saklaw ay sumasaklaw sa 3 MW hanggang 10 MW na mga bahagi ng gearbox, kabilang ang mga carrier ng planeta, una, pangalawa at pangatlong yugto ng planeta gear, sun gear at una at ikalawang yugto ng ring gear, kasama ng mga hindi karaniwang custom na forging at natapos na mga bahagi ng makina.

Ang wind turbine forging market ay hindi kulang sa kapasidad sa kabuuan. Ito ay kulang sa kapasidad para sa malaki, pinainit, nasubok na mga bahagi na inihatid sa isang predictable na iskedyul. Ang mga mamimili ay nagkukumpirma ng mga limitasyon sa pag-ring, kakayahan sa heat treatment at saklaw ng inspeksyon bago ibigay ang isang order ay umiiwas sa karamihan ng panganib sa pagkain, at kadalasang mas mababa din ang babayaran nila para dito, dahil ang muling paggawa at pinabilis na kargamento ay hindi kailanman lumalabas sa orihinal na quotation.
