Isang barko Sistema ng Rudder ay ang pangunahing mekanismo para sa pagpipiloto at kakayahang magamit. Hindi tulad ng propulsion shaft na nagpapadala ng torque, ang mga timon na forging ay dapat makatiis ng napakalaking lateral (side-to-side) na pwersa at torsional stress na dulot ng presyon ng tubig na kumikilos sa rudder blade sa mataas na bilis.

1. Mga Pangunahing Huwad na Bahagi sa isang Rudder System

Ang isang rudder assembly ay binubuo ng ilang high-strength forged parts na nagkokonekta sa steering gear sa rudder blade.

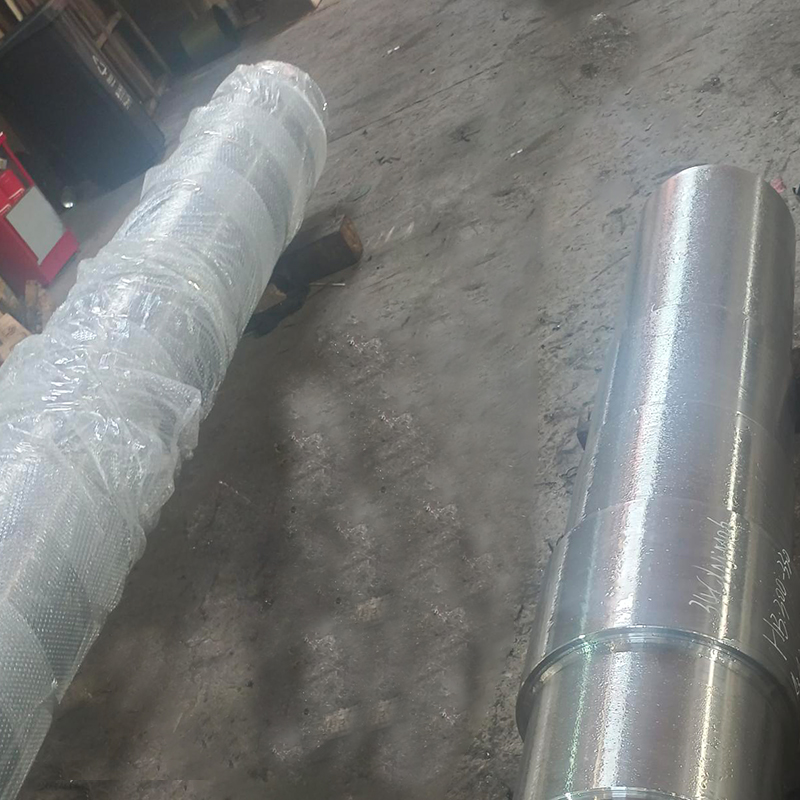

• Rudder Stock: Ang "gulugod" ng system. Ito ay isang napakalaking forged shaft na nag-uugnay sa steering gear (tiller) sa rudder blade. Nagpapadala ito ng pagliko ng metalikang kuwintas.

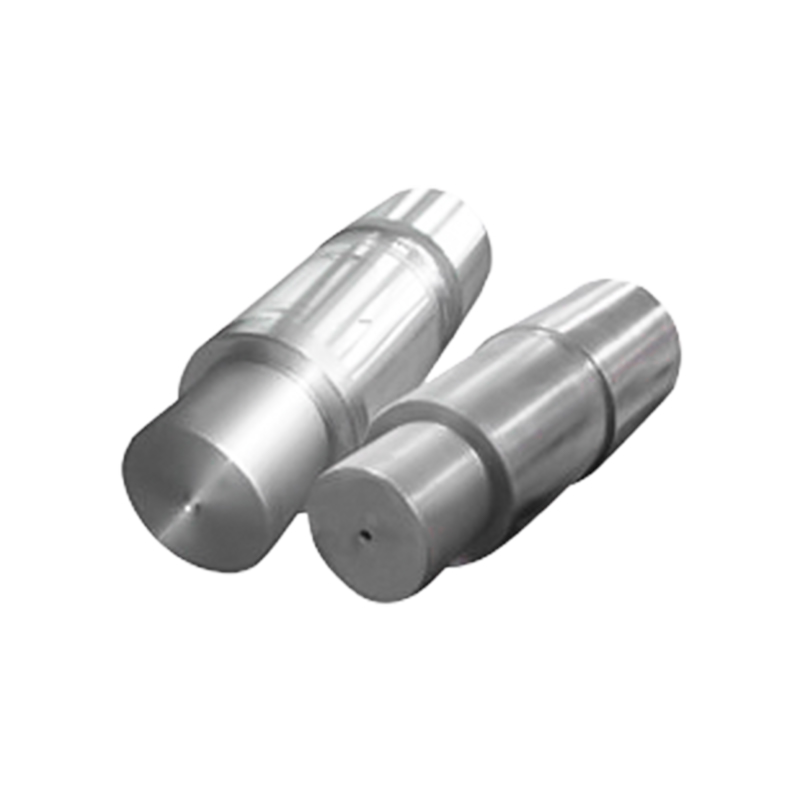

• Pintles: Ito ang mga huwad na pin na nagsisilbing bisagra kung saan umiikot ang timon. Nakaupo sila sa timon na "gudgeons" at sinusuportahan ang bigat/lateral load ng timon.

• Rudder Horn (Sway Forging): Sa semi-spade rudders, ang sungay ay isang heavy forging na umaabot mula sa hull ng barko upang magbigay ng dagdag na pivot point para sa timon.

• Rudder Carrier & Nut: Mga huwad na bahagi na sumusuporta sa patayong bigat ng rudder assembly sa loob ng hull.

2. Mga Karaniwang Materyales at Mga Katangian ng Engineering

Ang mga bahagi ng rudder ay karaniwang gawa mula sa mataas na kalidad na carbon-manganese o alloy steels. Dahil ang timon ay madalas na "cantilevered" (sinusuportahan lamang sa isa o dalawang punto), ang ductility at impact toughness ay mahalaga upang maiwasan ang pag-snap sa ilalim ng wave impact.

3. Forging & Manufacturing Excellence

Ang paggawa ng mga timon na forging ay nakatuon sa integridad ng istruktura at tumpak na geometry:

• Integral Flange Forging: Ang koneksyon sa pagitan ng rudder stock at ng rudder blade ay karaniwang isang malaking flange. Ang pag-forging ng flange na ito nang buo sa shaft (sa halip na hinangin ito) ay nagsisiguro na walang "Heat Affected Zone" (HAZ) kung saan maaaring mabuo ang mga stress crack.

• Tapered Machining: Ang mga rudder pintles at ang mga dulo ng stock ay madalas na ginagawang machine na may tumpak na 1:10 o 1:12 taper. Ito ay nagbibigay-daan para sa isang "interference fit" sa rudder blade, na tinitiyak na walang paggalaw o panginginig ng boses sa panahon ng operasyon.

• Surface Treatment: Ang mga lugar na "Bearing Journal" (kung saan umiikot ang stock o pintle laban sa isang bushing) ay kadalasang nilagyan ng hindi kinakalawang na asero o hard-chromed upang maiwasan ang kaagnasan at pangangati.

4. Quality Control at "Class" Approval

Tulad ng mga marine shaft, ang mga rudder forging ay dapat na sertipikado ng mga lipunan tulad ng ABS, DNV, o LR.

1. Ultrasonic Testing (UT): Kritikal para sa mga stock ng rudder upang matiyak na walang mga panloob na void, lalo na malapit sa radius kung saan nakakatugon ang shaft sa flange (ang pinakamataas na stress point).

2. Magnetic Particle Inspection (MT): Ginagamit upang suriin kung may mga bitak sa ibabaw pagkatapos ng huling machining.

3. Torsion Testing: Sa ilang high-spec naval application, ang forging ay dapat sumailalim sa physical torsion test para ma-verify ang elastic limit nito.

5. Mga Karaniwang Hamon: Pagkapagod at Kaagnasan

• Bending Stress: Hindi tulad ng propulsion shaft na sinusuportahan ng maraming bearings, ang rudder stock ay kadalasang kumikilos tulad ng isang "lever." Ang patuloy na pagkilos ng alon ay lumilikha ng paikot na baluktot, na ginagawang pinakamahalagang pagkalkula ng disenyo ang buhay ng pagkapagod.

• Galvanic Corrosion: Dahil ang mga timon ay nagsasangkot ng iba't ibang mga metal (stainless pintles, steel stock, bronze bushings), sila ay madaling kapitan ng galvanic corrosion. Pinoprotektahan ang mga forging gamit ang mga sacrificial anodes (Zinc/Aluminum) na nakakabit sa talim ng timon.

FAQ: Mga Forging ng Rudder System

Q1: Bakit ang mga rudder pintles ay kadalasang gawa sa hindi kinakalawang na asero habang ang stock ay carbon steel?

• A: Ang pintles ay kadalasang "basa" (nakalubog at mahirap protektahan ng pintura), na nangangailangan ng likas na resistensya ng kaagnasan ng hindi kinakalawang na asero. Ang stock ay halos "tuyo" sa loob ng katawan ng barko o protektado ng isang puno ng kahoy, na nagpapahintulot para sa paggamit ng mas malakas, mas cost-effective na carbon-manganese steel.

Q2: Ano ang isang "Spade Rudder" kumpara sa isang "Semi-Spade Rudder" sa mga tuntunin ng forging?

• A: Ang Spade Rudder ay ganap na sinusuportahan ng rudder stock. Nangangailangan ito ng mas makapal, mas malakas na forging dahil pinangangasiwaan ng stock ang lahat ng bending moment. Gumagamit ang Semi-Spade Rudder ng huwad na pintle at "sungay" para sa suporta, na nagbibigay-daan para sa mas manipis (at mas magaan) na stock ng timon.

T3: Maaari bang ituwid ang isang baluktot na timon?

• A: Ito ay teknikal na posible gamit ang "cold straightening" o "localized heating," ngunit karamihan sa Marine Class society ay napakahigpit tungkol dito. Kung malaki ang liko, nakompromiso ang panloob na istrukturang kristal ng forging, at karaniwang kailangan ng bagong forging para sa kaligtasan.
